GSM群控无线太阳能土壤湿度控制自动灌溉系统GG-003A 美国专利.中国发明专利.

一．系统工作原理：

系统中的水分传感器在现场收集水分数据并将其传送给同是在田间工作的子域控制器，子域控制器实时对收集到的水分数据

进行分析并向相关阀发出开/关指令，实现田间灌溉。子域控制器同时将所有的现场信息（当前土壤湿度，已设定干/湿控制

度值，浇水信息，电池信息等）以GSM短信方式传送给GSM主机并实时显示。

万一子域控制器与主机暂时失去联系，也能独立正常工作。

二．系统功能简介：

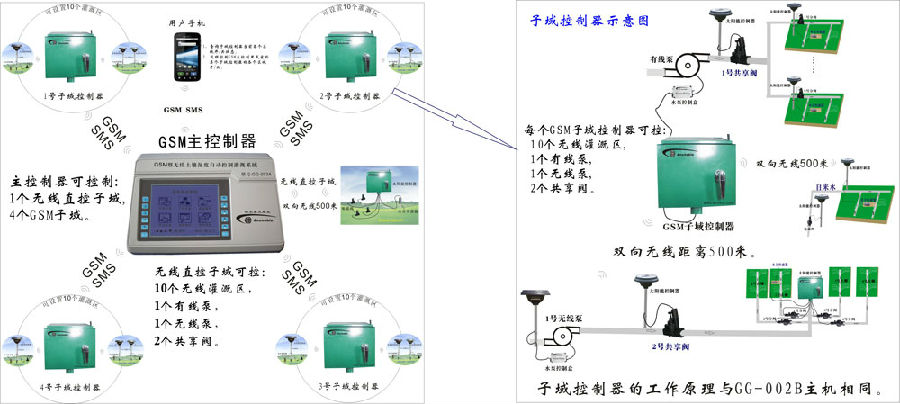

系统由1个室内GSM主机，4个GSM子域控制器和1个无线直控子域组成。

GSM主机与子域控制器通过GSM/SMS短信通讯，真正意义上实现远程控制。

GSM子域控制器通过无线信号实现对各灌溉区的控制，双向无线距离可达500M，且无线通讯距离不受WIFI限制。

用户在GSM主机上设置调整各种控制指令，主机会以GSM短信方式将信息发送到子域控制器,由子域对各无线灌溉区进行控制。

用户也可从田间控制器直接调整各种控制参数，其会被无线发送到子域控制器，再由子域控制器以GSM短信方式将信息发送到主机并显示。

用户可通过手机查询各灌溉区域当前工作状态和各灌溉区域开/关阀

所有田间控制器都是由太阳能供电，非常适合大型农田以及大棚以及偏僻不方便布电线的地方使用，安装方便，使用简单，低碳环保，在家即

可控制田间所有灌溉，了解所有灌溉信息。

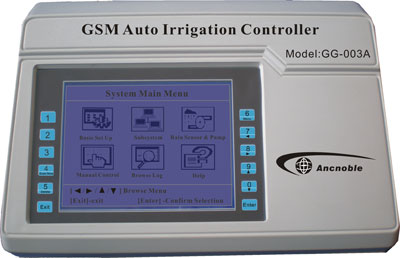

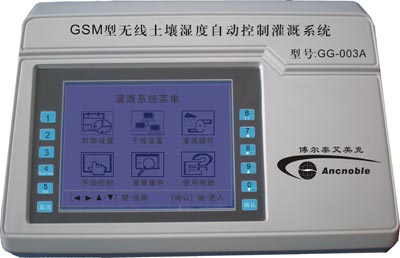

三．GSM主机功能简介：

1：GSM主机可控制4个GSM子域和1无线个直控子域, 每个子域可无线控制10个无线灌溉区域，1个有线

泵、1个无线泵、2个共享阀

2：每个子域都有独立的ID，互不干扰。

3：GSM主机上实时滚动显示各灌溉区域信息：（与GG-002B 基本相同）

 1).土壤湿度传感器当前湿度

 2).设置的干/湿门限

 3).无线传感器

控制器通讯状态

 4).无线传感器控制器电池电量等级

 5).无线电磁阀控制器通讯状态

 6).无线电磁阀控制器电池电量等级

 7).电磁阀当前开/关状态

 8).区域故障提示

 9).区域当前工作模式

4：可以在GSM主机上调节所有灌溉区域的干/湿控制值

5：可以设定并调节所有灌溉区域的禁止灌溉时间

6：可在GSM主机上手动控制各区域开/关阀，实现远程控制灌溉，也可在田间控制器上手动开/关阀。

7：可在GSM主机上为各灌溉区域选择灌溉模式：

1).土壤湿度控制

2).土壤湿度控制+禁止时间

8：可在GSM主机上查询历史浇灌信息、湿度和故障信息

9：可设置同时开阀个数限制，以保证足够的水压

10：可增加或删除单个灌溉区域

11：新增配件都必须在GSM主机上学习,学习成功后与对应子域控制器配套工作

12：超大屏LCD显示，人机对话界面友好，内嵌电子版使用帮助，用户可真正意义上实现无说明书操作。

13：系统内置日历/时间

四、子域控制器功能简介：

1：子域控制器原理等同于GG-002B.

2. 子域控制器无LCD操作界面。

2：实时对收集到的水分数据分析并控制相关阀的开关，GSM主机出现故障时，子系统也可正常工作。

3：实时通过GSM网络将田间信息传送给GSM主机，接收并执行从GSM主机传来的指令。

4：由太阳能供电，低碳环保，省去架线麻烦。

5：每个子域控制器可无线双向控制10个无线灌溉区域，其无线双向距离至少可达500M

五．无线灌溉区域配件选择指南:

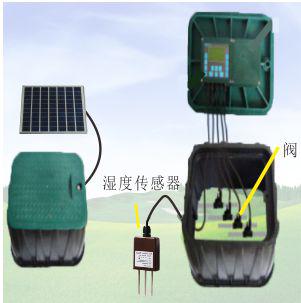

Solar-C-MS4VP	SOLAR-MS+Solar-MV	SOLAR-C-MSV	Pump Relay	MS4V系列

无线灌溉区域可由SolarC-MSV、SolarC-MS+SolarC-MV和SolarC-MS4VP构成，用户可根据不同情况进行自由选择。

1：如果水分采集点与水管阀门相对较近，可选择SolarC-MSV无线配件

2：如果水分采集点与水管阀门相对较远，可选择SolarC-MS+SolarC-MV无线配件

3：如果一个水分采集点需要控制多个阀门开关，可选择SolarC-MS4VP无线配件

4：1"到3"不同尺寸系列电磁阀也可供用户自由选择
